Überspannungsschutz im Zählerschrank schützt elektrische Anlagen vor den Folgen transienter Überspannungen und sollte passend zum vorhandenen Schutzkonzept geplant werden. Vor der Gerätewahl sind Zählerplatz, Netzform, Erdung, vorhandene Schutzgeräte und der tatsächliche Einbauort zu prüfen. Erst danach lässt sich festlegen, welcher Überspannungsableiter benötigt wird und ob Anpassungen am Zählerschrank erforderlich sind.
Ob Sie Überspannungsschutz im Zählerschrank nachrüsten, einen vorhandenen Ableiter prüfen oder die Kosten einschätzen möchten: Entscheidend ist immer die konkrete Anlagenkonfiguration.
Beschreiben Sie den vorhandenen Zählerschrank, geplante Erweiterungen und ob bereits Überspannungsschutz installiert ist.
0152 58568296 anrufen Kontakt aufnehmenÜberspannungsschutz im Zählerschrank: Was muss vor der Gerätewahl geprüft werden?
Die Auswahl beginnt nicht bei einem beliebigen Produkt, sondern beim vorhandenen Aufbau des Zählerplatzes. Schutzgeräte, verfügbare Einbaufläche und die elektrische Anlage müssen zusammen betrachtet werden.
| Prüfpunkt | Warum er wichtig ist | Was betrachtet wird |
|---|---|---|
| Zählerplatz | Bestimmt die Einbaumöglichkeiten | Aufbau, Platz und vorhandene Komponenten |
| Netzform | Beeinflusst die geeignete Schutzgeräteausführung | Vorhandene Netz- und Anschlussbedingungen |
| Erdung und Potentialausgleich | Gehören zum abgestimmten Schutzkonzept | Vorhandene Schutz- und Verbindungsmaßnahmen |
| Bestehende Schutzgeräte | Verhindert eine isolierte Geräteauswahl | Vorhandene Schutzstufen und Einbindung |
Freien Platz und vorhandene Schutzgeräte aufnehmen
Vor der Nachrüstung wird geprüft, ob der Zählerschrank ausreichend Platz bietet und wie vorhandene Schutzorgane eingebunden sind. Daraus ergibt sich, ob ein zusätzlicher Einbau möglich ist oder weitere Anpassungen betrachtet werden müssen.
Netzform und Erdungsanlage berücksichtigen
Die passende Ausführung des Überspannungsableiters hängt von den konkreten Anschluss- und Schutzbedingungen ab. Auch Erdung und Potentialausgleich gehören zur Gesamtbetrachtung.
Überspannungsschutz im Schaltschrank oder Zählerschrank: Wo liegt der Unterschied?
Die Begriffe werden häufig gemeinsam gesucht, bezeichnen aber nicht automatisch denselben Einbauort. Ein Zählerschrank ist Teil der Gebäudeinstallation und nimmt den Zählerbereich auf. Ein allgemeiner Schaltschrank kann dagegen andere technische Aufgaben und Einbaubedingungen haben.
Schaltschrank nicht ungeprüft mit Zählerschrank gleichsetzen
Die Schutzaufgabe und der Aufbau der jeweiligen Anlage bestimmen, welche Lösung geeignet ist. Deshalb sollte die Geräteauswahl immer anhand des tatsächlichen Einbauorts erfolgen.
Schutzgerät nach Einbauort und Schutzaufgabe auswählen
Wichtig sind die vorgesehene Schutzstufe, die Anlagenkonfiguration und die Abstimmung mit bereits vorhandenen Schutzmaßnahmen.
Zählerschrank für Überspannungsschutz prüfen: Platz, Erdung und Schutzaufbau
Vor einer Nachrüstung wird der vorhandene Zustand aufgenommen. Dabei geht es nicht nur um das einzelne Schutzmodul, sondern um dessen Einbindung in die gesamte elektrische Anlage.
Zählerplatz und vorhandene Schutzeinrichtungen gemeinsam bewerten
Der Einbauplatz und die bereits vorhandenen Schutzgeräte beeinflussen den notwendigen Arbeitsumfang. Eine Sichtprüfung hilft, die möglichen Anpassungen einzugrenzen.
Erdung und Potentialausgleich in die Planung einbeziehen
Für die Gesamtbewertung können auch die Themen Erdung im Haus prüfen und Potentialausgleich nachrüsten relevant sein.
Typ 1 und Typ 2 im Zählerbereich: Welche Schutzstufen gibt es?
Überspannungsableiter der Typen 1 und 2 werden nicht pauschal gleich eingesetzt. Die Einordnung richtet sich nach dem Gebäudekonzept, dem Einbauort und den bereits vorhandenen Schutzmaßnahmen.
| Schutzstufe | Einordnung | Worauf es ankommt |
|---|---|---|
| Typ 1 | Schutzstufe, die im Gesamtkonzept insbesondere am Gebäudeeintritt betrachtet wird | Gebäudekonzept und konkrete Anlagenbedingungen |
| Typ 2 | Schutzstufe, die je nach Anlagenaufbau im Verteiler ergänzt werden kann | Abstimmung mit vorhandenen und weiteren Schutzmaßnahmen |
Typ-1-Ableiter im Gesamtkonzept einordnen
Ob und an welcher Stelle Typ 1 vorgesehen wird, muss anhand der konkreten Schutzanforderungen beurteilt werden.
Typ-2-Schutz passend ergänzen
Weitere Schutzstufen können abhängig vom Aufbau nachgelagert ergänzt werden. Entscheidend ist die abgestimmte Auslegung und nicht allein die Anzahl der installierten Module.
Überspannungsschutz im Zählerschrank nachrüsten: So wird der Umbau geplant
Bei einer Nachrüstung sollte zunächst der Bestand dokumentiert werden. Dadurch lässt sich der tatsächliche Arbeitsumfang besser bestimmen, bevor Material oder zusätzliche Umbauten festgelegt werden.
Bestandsverdrahtung und Platzbedarf erfassen
Die vorhandene Verdrahtung, der freie Einbauplatz und die bestehenden Schutzorgane werden gemeinsam betrachtet. So kann geprüft werden, welche Lösung zum Zählerplatz passt.
Umbauumfang erst nach Prüfung festlegen
Zusätzliche Arbeiten am Schrank sollten nur eingeplant werden, wenn sie sich aus dem tatsächlichen Anlagenzustand ergeben.

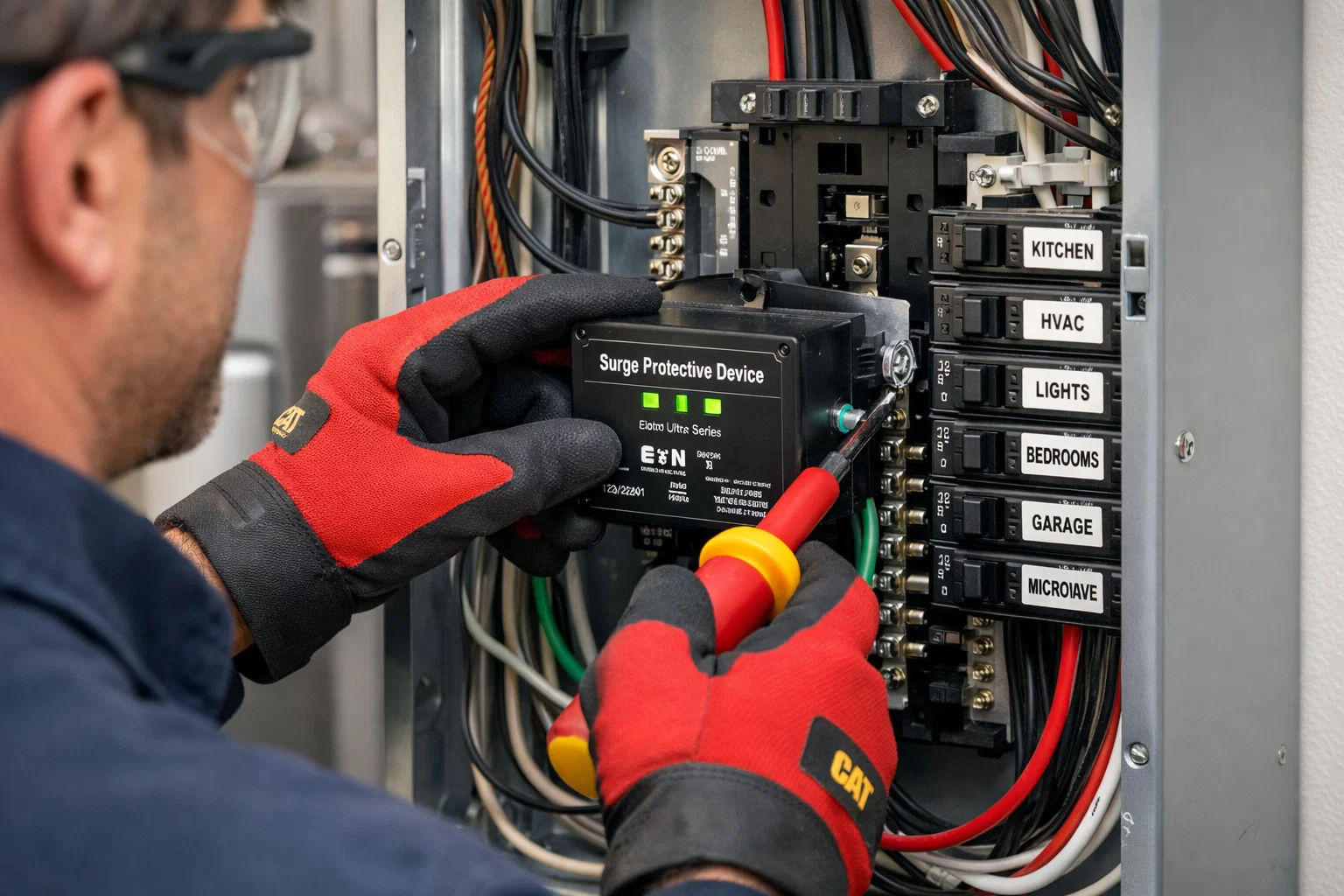

Überspannungsableiter im Zählerschrank: Montage und Anschluss prüfen
Die Montage richtet sich nach dem gewählten Gerät, dem Einbauort und den Herstellerbedingungen. Eine fachgerechte Ausführung berücksichtigt die konkrete Anlage und die erforderliche Einbindung in das Schutzkonzept.
Herstellerangaben und Einbaubedingungen beachten
Geräteauswahl und Anschluss müssen zu den vorhandenen elektrischen Bedingungen passen. Arbeiten im Zählerschrank gehören in die Hände einer qualifizierten Elektrofachkraft.
Schutzgerät nach der Montage kontrollieren
Nach dem Einbau werden die Installation und die Einbindung des Schutzgeräts überprüft. Die ausgeführte Lösung sollte nachvollziehbar dokumentiert werden.
Überspannungsschutz prüfen: Statusanzeige und Schutzkonzept bewerten
Eine Prüfung betrachtet nicht nur das einzelne Modul, sondern auch dessen Zustand und Einbindung in die übrige Anlage.
Statusanzeige richtig einordnen
Vorhandene Zustandsanzeigen können Hinweise auf den Betriebszustand geben. Sie ersetzen jedoch keine fachliche Gesamtbewertung der Anlage.
Nach Änderungen am Zählerplatz erneut prüfen
Nach Umbauten oder Erweiterungen kann eine erneute Bewertung des Schutzkonzepts sinnvoll sein. Für eine umfassendere Anlagenprüfung finden Sie weitere Informationen unter Elektroprüfung Frankfurt.
Kosten für Überspannungsschutz im Zählerschrank: Gerät und Montage getrennt betrachten
Die Kosten hängen vom gewählten Schutzgerät und vom Zustand des vorhandenen Zählerplatzes ab. Ohne Bestandsprüfung wäre ein pauschaler Endpreis nicht belastbar.
| Kostenbestandteil | Einfluss auf den Aufwand |
|---|---|
| Überspannungsschutzgerät | Ausführung und Eignung für die konkrete Anlage |
| Montage | Einbauort, Anschlussbedingungen und erforderliche Arbeitszeit |
| Vorhandener Zählerschrank | Platzangebot, Aufbau und Zustand der Bestandsinstallation |
| Zusätzlicher Umbau | Nur erforderlich, wenn sich aus der Prüfung entsprechender Bedarf ergibt |
Die Gerätekosten und der Montageaufwand sollten getrennt betrachtet werden. Zusätzliche Arbeiten am Zählerplatz werden erst nach der Prüfung des Bestands eingeordnet.
Die breitere Betrachtung für andere Verteiler finden Sie unter Überspannungsschutz im Sicherungskasten.
Wir besprechen den vorhandenen Zählerplatz, die Schutzgeräte und den möglichen Umfang einer Nachrüstung.
0152 58568296 anrufen Kontakt aufnehmenHäufige Fragen zum Überspannungsschutz im Zählerschrank
Ist ein Zählerschrank dasselbe wie ein Schaltschrank?
Nicht zwingend. Der Zählerschrank bezeichnet den Zählerbereich der Gebäudeinstallation. Schaltschrank ist ein breiterer Begriff und kann andere technische Aufgaben und Einbaubedingungen umfassen.
Kann Überspannungsschutz im Zählerschrank nachgerüstet werden?
Das hängt vom vorhandenen Platz, dem Aufbau, der Netzform und dem Schutzkonzept ab. Vor dem Einbau sollte der Zählerplatz fachlich geprüft werden.
Welche Rolle spielen Typ 1 und Typ 2?
Typ 1 und Typ 2 stehen für unterschiedliche Schutzstufen. Welche Ausführung und Kombination vorgesehen wird, richtet sich nach dem Gesamtkonzept der Anlage.
Wie wird Überspannungsschutz im Zählerschrank geprüft?
Je nach Anlage werden Zustand, Einbindung, Anschlussbedingungen und die übrigen Schutzmaßnahmen bewertet. Eine Statusanzeige allein reicht für eine vollständige Beurteilung nicht aus.
Ist Überspannungsschutz im Zählerschrank immer Pflicht?
Eine pauschale Aussage ist ohne konkreten Anlagen- und Anwendungsfall nicht belastbar. Die normative Einordnung sollte für die jeweilige Anlage und ihre Bedingungen erfolgen.
