Ja, Sie können vorbereitende Arbeiten für das Elektroleitungen verlegen selbst durchführen, wie zum Beispiel Schlitze fräsen. Der finale Anschluss an den Sicherungskasten und die Steckdosen muss jedoch aus Sicherheits- und Rechtsgründen immer von einer qualifizierten Elektrofachkraft vorgenommen werden. Eine fachgerechte Installation ist entscheidend, um Gefahren wie Kabelbrände oder Stromschläge zu vermeiden und den Versicherungsschutz zu gewährleisten.
Die korrekte Verlegung von Elektroleitungen umfasst eine sorgfältige Planung der Stromkreise, die Auswahl der passenden Verlegeart wie Aufputz oder Unterputz und die strikte Einhaltung der geltenden VDE-Vorschriften. Dieser Artikel bietet Ihnen eine umfassende Übersicht über alle wichtigen Schritte, von der Planung über die Materialauswahl bis hin zu den Kosten, und erklärt, warum die Beauftragung eines Profis in Frankfurt der sicherste Weg ist. Das Thema elektroleitungen verlegen spielt dabei eine zentrale Rolle.
Planung: Der Wichtigste Schritt Beim Elektroleitungen Verlegen
Eine gründliche Planung ist die Grundlage für eine sichere und funktionale Elektroinstallation. Bevor der erste Schlitz in die Wand gefräst wird, müssen der Bedarf an Anschlüssen ermittelt, die Lasten auf die Stromkreise verteilt und die Leitungswege gemäß den Installationszonen festgelegt werden. Eine durchdachte Planung verhindert spätere Probleme wie überlastete Sicherungen oder fehlende Steckdosen. Für elektroleitungen verlegen ist eine fachgerechte Einschätzung besonders wichtig.
Dieser erste Schritt legt den Grundstein für die gesamte Elektroinfrastruktur Ihres Gebäudes. Fehler in der Planungsphase sind später nur mit großem Aufwand zu korrigieren. Nehmen Sie sich daher ausreichend Zeit, um alle Aspekte zu durchdenken. So bleibt elektroleitungen verlegen für Aufwand, Kosten und Vorgehen besser planbar.
Bedarfsanalyse: Wie Viele Steckdosen Und Stromkreise Brauchen Sie?
Eine detaillierte Bedarfsanalyse ist der Ausgangspunkt jeder Elektroplanung. Überlegen Sie raumweise, wo und wie viele Steckdosen, Lichtauslässe und Schalter benötigt werden. Denken Sie dabei nicht nur an den aktuellen Bedarf, sondern auch an zukünftige Nutzungen, wie zum Beispiel ein Home-Office-Arbeitsplatz oder neue Küchengeräte. In der Praxis hilft elektroleitungen verlegen, die passende Lösung gezielt auszuwählen.
Moderne Haushalte haben einen hohen Energiebedarf. Planen Sie für leistungsstarke Verbraucher wie Waschmaschine, Trockner oder den Herd separate Stromkreise ein. Eine gute Faustregel ist, pro Raum mindestens einen eigenen Stromkreis für die Steckdosen vorzusehen. In Küche und Bad sind aufgrund der Gerätedichte oft mehrere Kreise sinnvoll. Eine professionelle Beratung durch einen Elektriker Frankfurt kann hierbei helfen, Engpässe zu vermeiden. Auch bei der Umsetzung sollte elektroleitungen verlegen sauber und professionell berücksichtigt werden.
Installationszonen Nach DIN 18015-3
Die DIN 18015-3 legt fest, in welchen Bereichen von Wänden elektrische Leitungen verlegt werden dürfen. Diese sogenannten Installationszonen stellen sicher, dass Kabel nicht versehentlich angebohrt werden, wenn später ein Regal oder ein Bild aufgehängt wird. Man unterscheidet zwischen waagerechten und senkrechten Zonen. Das Thema elektroleitungen verlegen spielt dabei eine zentrale Rolle.
Waagerechte Zonen verlaufen typischerweise 15 bis 45 cm über dem Fertigfußboden und 15 bis 45 cm unter der Decke. Senkrechte Zonen befinden sich in einem Bereich von 10 bis 30 cm neben Fenstern, Türen und Raumecken. Die Einhaltung dieser Zonen ist für die Sicherheit essenziell und eine der grundlegenden Herdanschluss Vorschriften und anderer Festanschlüsse. Für elektroleitungen verlegen ist eine fachgerechte Einschätzung besonders wichtig.
Aufputz Vs. Unterputz: Die Richtige Verlegeart Wählen
Die Wahl der Verlegeart hat sowohl ästhetische als auch praktische Gründe. Während die Unterputz-Installation die unsichtbare Standardlösung im Wohnbereich ist, bietet die Aufputz-Verlegung Vorteile in Kellern oder Werkstätten. Beide Methoden haben spezifische Anforderungen an Material und Arbeitsaufwand. Das Thema elektroleitungen verlegen spielt dabei eine zentrale Rolle.
Die Entscheidung hängt stark vom Gebäudetyp (Neubau, Altbau, Massivwand, Trockenbau) und dem gewünschten Endergebnis ab. Eine sorgfältige Abwägung der Vor- und Nachteile ist entscheidend für das Gelingen des Projekts.
Vergleich der Verlegearten für Elektroleitungen
| Verlegeart | Vorteile | Nachteile |
|---|---|---|
| Unterputz | Unsichtbar, ästhetisch | Hoher Aufwand (fräsen, verputzen), viel Schmutz |
| Aufputz | Einfache Installation, flexibel, geringer Schmutz | Sichtbar, weniger ästhetisch |
| In Hohlwand | Schnell, sauber, unsichtbar | Nur in Trockenbauwänden möglich |
Unterputz Verlegen: Die Unsichtbare Standardlösung
Beim Unterputz-Verlegen werden die Kabel in Schlitzen in der Wand versenkt und anschließend verputzt. Dies ist die gängigste Methode in Wohnräumen, da die Installation komplett unsichtbar ist. Der Aufwand ist jedoch hoch: Zuerst müssen mit einer Mauernutfräse Schlitze gefräst und Dosenlöcher gebohrt werden. Dies verursacht erheblichen Staub und Lärm.
Nach dem Einlegen der Leerrohre oder Kabel werden die Schlitze wieder sorgfältig mit Gips oder Spachtelmasse verschlossen und die Wand muss neu tapeziert oder gestrichen werden. Trotz des Aufwands ist dies die ästhetisch ansprechendste Lösung für Neubauten und bei umfassenden Sanierungen.
Aufputz Verlegen: Praktisch Für Keller Und Werkstatt
Die Aufputz-Installation ist die schnellere und sauberere Alternative. Hier werden die Kabel in speziellen Kunststoffkanälen oder mit Schellen direkt auf der Wand befestigt. Diese Methode eignet sich hervorragend für Nebenräume wie Keller, Garagen, Dachböden oder Werkstätten, wo die Optik eine untergeordnete Rolle spielt.
Der große Vorteil ist die Flexibilität: Leitungen können einfach hinzugefügt oder verändert werden. Bei einem Defekt ist die Leitung zudem leicht zugänglich, was eine elektro reparatur frankfurt erheblich vereinfacht. Für Wohnräume ist diese Methode aufgrund der sichtbaren Kanäle meist nicht die erste Wahl.
Sonderfälle: Leitungen In Decken, Hohlwänden Und Fussleisten
Neben den klassischen Wegen gibt es weitere Möglichkeiten, Elektroleitungen zu verlegen. In modernen Trockenbau-Konstruktionen werden Kabel einfach im Hohlraum der Wände verlegt. Dies ist schnell, sauber und erfordert kein Fräsen. An der Decke werden Leitungen oft in der Betondecke eingegossen oder in abgehängten Decken versteckt.
Eine weitere, oft übersehene Option sind spezielle Fußleisten mit integrierten Kabelkanälen. Diese eignen sich gut für Nachrüstungen, um zum Beispiel Lautsprecher- oder Netzwerkkabel unauffällig in einem Raum zu verteilen, ohne die Wände aufzustemmen.
Elektroleitungen Verlegen: Schritt-Für-Schritt Vorbereitung
Die physische Arbeit beim Verlegen der Leitungen erfordert das richtige Werkzeug und eine genaue Vorgehensweise. Diese Anleitung beschreibt die vorbereitenden Schritte, die von Heimwerkern theoretisch durchgeführt werden könnten. Wir weisen jedoch eindrücklich darauf hin: Die finalen Anschlussarbeiten an Sicherungskasten und Steckdosen dürfen gesetzlich nur von einer zertifizierten Elektrofachkraft ausgeführt werden. Unsachgemäße Elektroinstallationen sind lebensgefährlich und führen zum Erlöschen des Versicherungsschutzes.
Schritt 1: Benötigtes Werkzeug Und Material
Eine gute Vorbereitung umfasst die Bereitstellung aller notwendigen Werkzeuge und Materialien. Nur so kann die Arbeit effizient und ohne Unterbrechungen durchgeführt werden. Die genaue Liste hängt von der gewählten Verlegeart ab.
- Werkzeug für Unterputz: Mauernutfräse, Bohrhammer mit Dosenbohrer, Hammer und Meißel, Wasserwaage, Spachtel.
- Werkzeug für Aufputz: Bohrmaschine, Schraubendreher, Abisolierzange, Seitenschneider.
- Materialien: NYM-J Kabel (z.B. 3×1,5mm² für Licht/Steckdosen, 5×2,5mm² für Herde), Leerrohre (optional), Unterputz- oder Hohlwanddosen, Gips oder Spachtelmasse, Kabelkanäle oder Schellen.

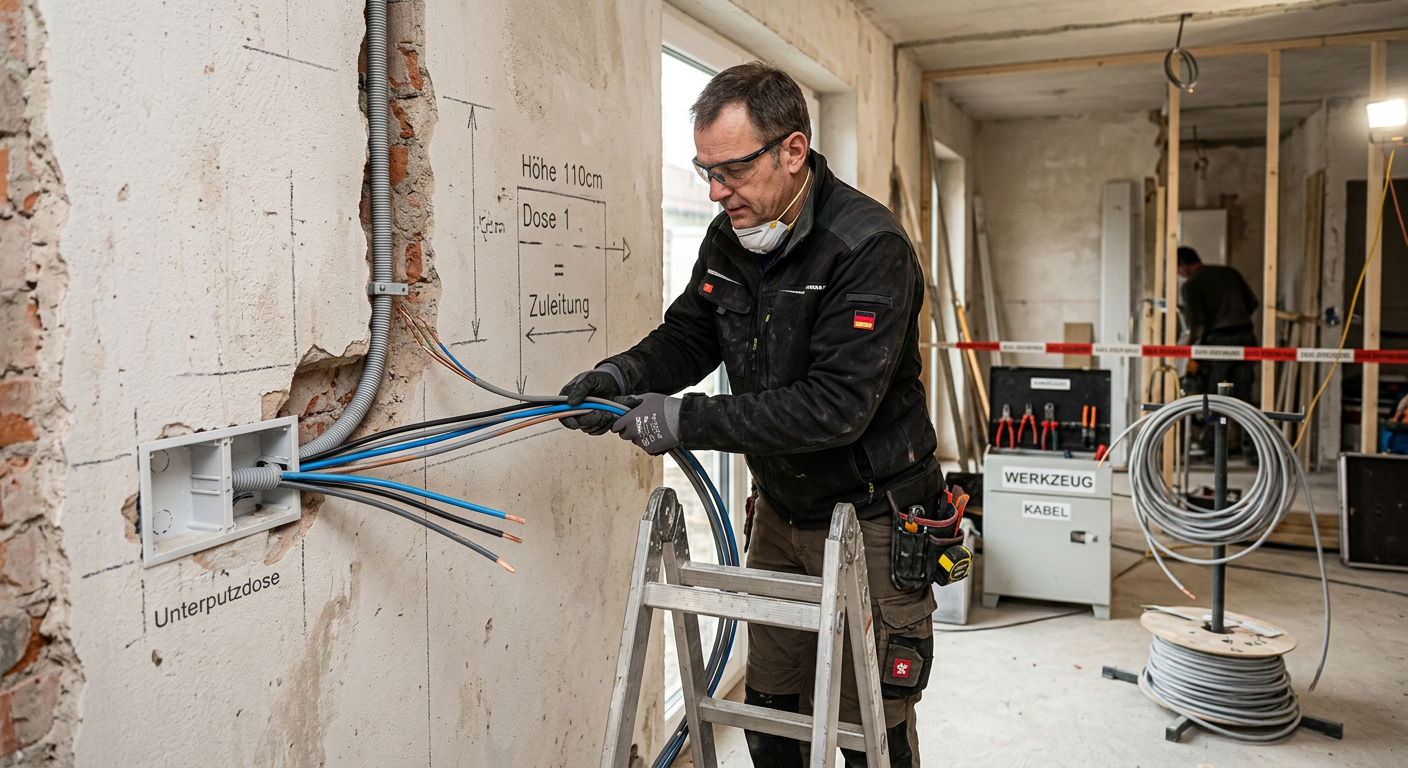

Schritt 2: Schlitze Fräsen Und Dosen Setzen (Für Unterputz)
Dieser Schritt ist der lauteste und schmutzigste Teil der Unterputz-Installation. Zuerst werden die Verläufe der Leitungen und die Positionen der Dosen exakt an der Wand angezeichnet. Anschließend wird mit der Mauernutfräse ein gleichmäßig tiefer Schlitz entlang der Markierungen gefräst. An den entsprechenden Stellen werden mit dem Dosenbohrer die Löcher für die Schalter- oder Steckdosendosen gebohrt.
Wichtig ist hierbei, die statischen Vorgaben für tragende Wände zu beachten – Schlitze dürfen nicht beliebig tief oder breit sein. Nach dem Fräsen werden die Dosen mit Gips exakt waage- und senkrecht in die Wand eingesetzt.
Schritt 3: Kabel Und Leerrohre Verlegen
Nachdem die Kanäle und Dosen vorbereitet sind, werden die Kabel verlegt. Es ist empfehlenswert, die Kabel in Leerrohren zu führen. Dies bietet einen zusätzlichen mechanischen Schutz und ermöglicht es, Kabel später ohne erneutes Aufstemmen der Wand auszutauschen oder hinzuzufügen.
Die Kabel werden vom Verteilerkasten zu den einzelnen Dosen geführt. Achten Sie darauf, an den Enden ausreichend Kabelüberstand (ca. 15 cm) zu lassen, damit der Elektriker später die Dosen und Schalter problemlos anschließen kann. Ein häufiger Fehler, der zu einem Kurzschluss Herd Anschluss führen kann, ist eine zu knappe Bemessung der Kabellängen.
Sicherheit Und Vorschriften: Wichtige VDE-Normen
Die Einhaltung von Sicherheitsvorschriften ist bei Elektroinstallationen nicht verhandelbar. Die Normen des VDE (Verband der Elektrotechnik) definieren die technischen Regeln für eine sichere und betriebssichere Elektroanlage. Ihre Beachtung ist gesetzlich vorgeschrieben und schützt vor Gefahren wie Stromschlag und Brand.
Ein Fachbetrieb kennt alle relevanten Vorschriften, von der korrekten Ader-Farbe bis zu den speziellen Schutzbereichen im Badezimmer. Gerade der Schutz vor Überspannungen ist ein zentrales Thema. Ein moderner überspannungsschutz sicherungskasten ist heute Standard.
Die Bedeutung Der Kabelfarben
Die Farben der Adern in einem Elektrokabel haben eine feste Bedeutung und dürfen nicht vertauscht werden. Ein Fehler hier kann lebensgefährliche Folgen haben.
- Braun (oder Schwarz): Phase (L) – der stromführende Leiter.
- Blau: Neutralleiter (N) – der Rückleiter.
- Grün-Gelb: Schutzleiter (PE) – leitet Fehlerströme zur Erde ab und ist die wichtigste Lebensversicherung.
Schutzbereiche Im Badezimmer
Im Badezimmer gelten aufgrund der Feuchtigkeit besonders strenge Regeln. Der Raum ist in drei Schutzbereiche um Dusche und Badewanne unterteilt, in denen elektrische Installationen nur eingeschränkt oder gar nicht erlaubt sind. So darf im Bereich 0 (direkt in der Wanne/Dusche) nur Schutzkleinspannung bis 12 Volt verwendet werden. Steckdosen sind erst ab Bereich 2, also mit einem Mindestabstand von 60 cm zum Wannenrand, zulässig.
Der Richtige Kabelquerschnitt
Der Querschnitt einer Leitung bestimmt, wie viel Strom sicher durch sie fließen kann, ohne dass sie überhitzt. Ein zu geringer Querschnitt ist eine häufige Brandursache. Für normale Licht- und Steckdosenstromkreise wird in der Regel ein Kupferkabel mit einem Querschnitt von 1,5 mm² (NYM-J 3×1,5) verwendet. Für Geräte mit hoher Leistung wie Herde, Durchlauferhitzer oder Waschmaschinen sind Leitungen mit 2,5 mm² oder mehr erforderlich.
Kosten Für Das Elektroleitungen Verlegen In Frankfurt
Die Kosten für das Verlegen von Elektroleitungen hängen von vielen Faktoren ab. Ein pauschaler Preis ist daher kaum seriös zu nennen. Die Kosten setzen sich aus Material- und Arbeitskosten zusammen, wobei der Arbeitsaufwand je nach Verlegeart und den Gegebenheiten vor Ort stark variiert.
Um eine transparente Übersicht zu geben, haben wir die wichtigsten Kostenfaktoren zusammengetragen. Grundsätzlich ist eine Unterputz-Verlegung im Altbau am teuersten, während eine Aufputz-Installation im Neubau am günstigsten ist.
Kostenfaktoren beim Verlegen von Elektroleitungen
| Faktor | Beschreibung | Kosten (ca.) |
|---|---|---|
| Arbeitskosten | Stundensatz des Elektrikers, größter Kostenblock | ab 65 € – 95 € / Stunde |
| Materialkosten | Kabel, Dosen, Schalter, Sicherungen etc. | ab 1,50 € / Meter (NYM-J 3×1,5) |
| Verlegeart | Unterputz ist deutlich aufwendiger als Aufputz | Faktor 2-3x bei Arbeitszeit |
| Zusatzarbeiten | Wände schließen, verputzen, Entsorgung | ab 58 € pauschal |
DIY Oder Profi: Wann Sich Ein Fachmann Lohnt
Die Verlockung, durch Eigenleistung Kosten zu sparen, ist groß. Doch gerade bei der Elektroinstallation können Fehler nicht nur teuer, sondern auch lebensgefährlich werden. Die Risiken reichen von einem Brand durch überhitzte Kabel über Stromschläge bis hin zum Verlust des Versicherungsschutzes.
Ein professioneller Elektriker aus Frankfurt garantiert nicht nur eine sichere und VDE-konforme Ausführung. Er bietet auch eine Gewährleistung auf seine Arbeit und sorgt dafür, dass Ihre neue Installation den aktuellen technischen Standards entspricht. Die Beauftragung eines Fachmanns ist eine Investition in die Sicherheit und den Wert Ihrer Immobilie.
Unser Versprechen Als Ihr Elektriker-Meisterbetrieb In Frankfurt
Als Meisterbetrieb mit langjähriger Erfahrung im Bereich Elektrotechnik stehen wir für höchste Qualität und Sicherheit. Wir verstehen die Komplexität, die das fachgerechte Elektroleitungen verlegen mit sich bringt, und bieten unseren Kunden in Frankfurt und Umgebung einen umfassenden Service.
Von der detaillierten Planung bis zur finalen Abnahme und Prüfung der Anlage sind wir Ihr verlässlicher Partner. Wir verwenden ausschließlich hochwertige Materialien und garantieren eine Ausführung nach allen geltenden Normen. Wenn Sie eine sichere, langlebige und vorschriftsgemäße Elektroinstallation wünschen, kontaktieren Sie uns für ein unverbindliches Angebot ab 58 € für eine Erstberatung.
Fazit
Das Verlegen von Elektroleitungen ist eine komplexe Aufgabe, die weit mehr als nur das Ziehen von Kabeln umfasst. Eine sorgfältige Planung, die Wahl der richtigen Materialien und Verlegeart sowie die strikte Einhaltung der VDE-Vorschriften sind entscheidend für eine sichere und funktionale Elektroinstallation. Während vorbereitende Arbeiten wie das Fräsen von Schlitzen in Eigenleistung möglich sind, muss der Anschluss der Komponenten zwingend von einer qualifizierten Elektrofachkraft durchgeführt werden.
Die Kosten variieren stark je nach Aufwand, doch die Investition in einen professionellen Elektriker ist eine Investition in Ihre Sicherheit und die Konformität Ihrer Immobilie. Ein Fachbetrieb aus Frankfurt gewährleistet nicht nur die Einhaltung aller Normen, sondern bietet auch Gewährleistung und schützt Sie vor den potenziell verheerenden Folgen einer fehlerhaften Installation.
FAQ – Häufige Fragen Und Antworten
Darf Ich Elektroleitungen Selbst Verlegen?
Nein, die Anschlussarbeiten an Stromkreisen, Steckdosen oder dem Sicherungskasten dürfen in Deutschland nur von einer eingetragenen Elektrofachkraft durchgeführt werden. Vorbereitende Arbeiten wie das Schlitzen von Wänden dürfen Sie nach Absprache oft selbst erledigen.
Welche Kabel Verwendet Man Für Steckdosen?
Für Standard-Steckdosen und Lichtstromkreise wird üblicherweise das Mantelkabel NYM-J 3×1,5mm² verwendet. Es enthält drei Adern: Phase, Neutralleiter und den grün-gelben Schutzleiter. Für Geräte mit höherem Verbrauch sind größere Querschnitte nötig.
Wie Tief Müssen Schlitze Für Elektroleitungen Sein?
Die Tiefe der Schlitze hängt von der Wandstärke und deren statischer Funktion ab. Als Richtwert gilt: Schlitze sollten nicht tiefer als ein Drittel der Wandstärke sein. Bei Leerrohren sollte der Schlitz ca. 1 cm tiefer sein als der Rohrdurchmesser.
Wie Schnell Können Sie Mit Den Arbeiten In Frankfurt Beginnen?
Wir sind bestrebt, flexibel auf die Wünsche unserer Kunden zu reagieren. In der Regel können wir Termine für eine Besichtigung und Angebotsstellung in Frankfurt und Umgebung kurzfristig vereinbaren. Kontaktieren Sie uns, um eine genaue Zeitplanung für Ihr Projekt zu besprechen.
Was Ist Der Unterschied Zwischen 3-Adrigem Und 5-Adrigem Kabel?
Ein 3-adriges Kabel (z. B. für Steckdosen) führt eine Phase. Ein 5-adriges Kabel (z. B. für einen Herd oder Durchlauferhitzer) kann drei Phasen führen und ermöglicht so den Anschluss von Geräten mit hohem Leistungsbedarf (Drehstrom/Starkstrom).
