Überspannungsschutz richtig anzuschließen beginnt mit der Auswahl eines Schutzgeräts, das zur vorhandenen Anlage passt. Entscheidend sind unter anderem Netzform, Einbauort, Erdung beziehungsweise Potentialausgleich und die gewünschte Schutzstufe. Typ 1, Typ 2 und Typ 3 erfüllen unterschiedliche Aufgaben und werden je nach Schutzkonzept miteinander koordiniert. Der feste Einbau im Verteiler gehört deshalb zur Elektrofachkraft und sollte nicht als allgemeine DIY-Anleitung umgesetzt werden.
Nennen Sie Gebäudeart, vorhandene Verteilung und ob bereits Überspannungsschutz, äußerer Blitzschutz oder eine modernisierte Erdungsanlage vorhanden ist.
Überspannungsschutz richtig anschließen: Schutzkonzept vor der Montage festlegen
Ein Überspannungsschutzgerät wird nicht allein nach Bauform oder Preis ausgewählt. Zuerst muss klar sein, welche Anlage geschützt werden soll und welche Schutzstufen bereits vorhanden sind.
Schutzbedarf und vorhandene Anlage vor der Gerätewahl erfassen
Verteilung, Einspeisung, vorhandener Blitzschutz und empfindliche Verbraucher beeinflussen die Auswahl des passenden Schutzkonzepts.
Endgeräteschutz nicht mit Schutz im Verteiler verwechseln
Ein Steckdosen- oder Geräteschutz erfüllt eine andere Aufgabe als ein fest eingebauter Ableiter im Verteiler. Beide können Teil eines abgestuften Schutzkonzepts sein.
Netzform und Einbauort prüfen: Anschlussart nicht pauschal übernehmen
Die Anschlussart eines Überspannungsschutzgeräts hängt von der vorhandenen Netzform und vom konkreten Gerät ab. Deshalb darf ein Schema nicht ohne Prüfung auf jede Anlage übertragen werden.
TN- und TT-Systeme bei der Gerätewahl unterscheiden
Netzform und Leiterführung beeinflussen die Auswahl und Verschaltung des Schutzgeräts. Die konkrete Ausführung richtet sich nach Anlage und Herstellerangaben.
Anschlussschema passend zur Netzform auswählen
Für den Einbau sollte das für das gewählte Gerät vorgesehene Anschlussschema verwendet und auf die vorhandene Installation abgestimmt werden.
Wenn die Erdung der Anlage unklar ist, passt Erdung im Haus prüfen als interne Vertiefung.
Typ 1, Typ 2 und Typ 3 koordinieren: Schutzstufen sinnvoll aufeinander abstimmen
Die drei SPD-Typen sind keine austauschbaren Qualitätsstufen. Sie übernehmen unterschiedliche Aufgaben innerhalb eines abgestuften Schutzkonzepts.
Typ 1 oder Kombiableiter am Gebäudeeintritt einordnen
Wenn Blitzteilströme berücksichtigt werden müssen, wird ein dafür geeigneter Schutz am Eintritt der elektrischen Versorgung in das Gebäude eingeordnet.
Typ 2 in der Verteilung und Typ 3 nahe am Endgerät ergänzen
Typ 2 wird typischerweise in Verteilungen eingesetzt. Typ 3 kann empfindliche Endgeräte ergänzend schützen, wenn das Gesamtkonzept dies vorsieht.
Für die separate Betrachtung des Verteilers ist Überspannungsschutz im Sicherungskasten die passende interne Detailseite.
Leitungsführung zum Überspannungsschutz: kurze und klare Anschlüsse planen
Die Wirksamkeit eines Schutzgeräts hängt nicht nur vom Produkt selbst ab. Auch die Leitungsführung zwischen Ableiter, aktiven Leitern und Schutzleitersystem ist Teil der fachgerechten Planung.
Verbindungswege zwischen Ableiter und Schutzleitersystem möglichst kompakt halten
Unnötig lange Anschlusswege können die Schutzwirkung beeinträchtigen. Die konkrete Leitungsführung wird deshalb innerhalb der vorhandenen Verteilung geplant.
Herstellerangaben zu Anschlussquerschnitt und Vorsicherung beachten
Querschnitt, Anschlussart und gegebenenfalls erforderliche Vorsicherung richten sich nach Schutzgerät, Einbausituation und Herstellerunterlagen.

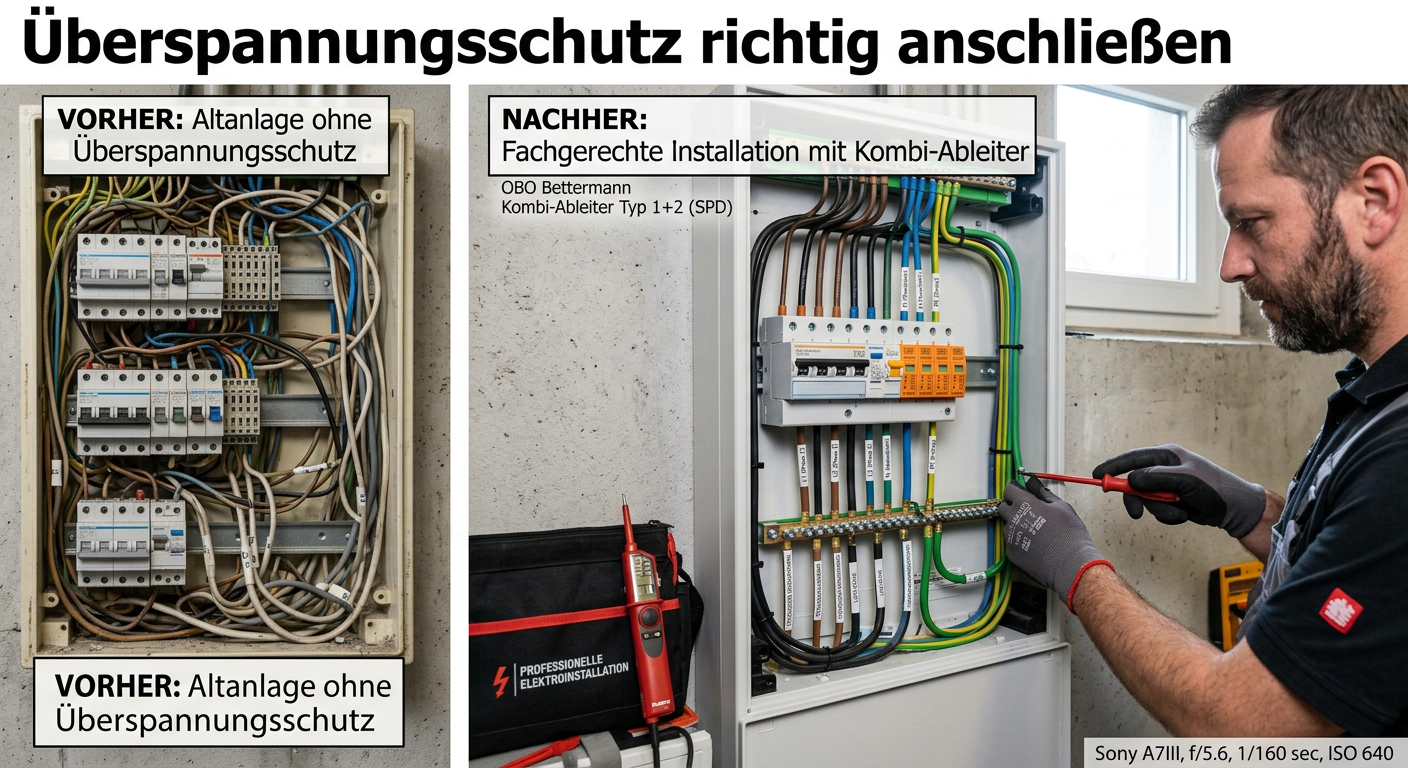

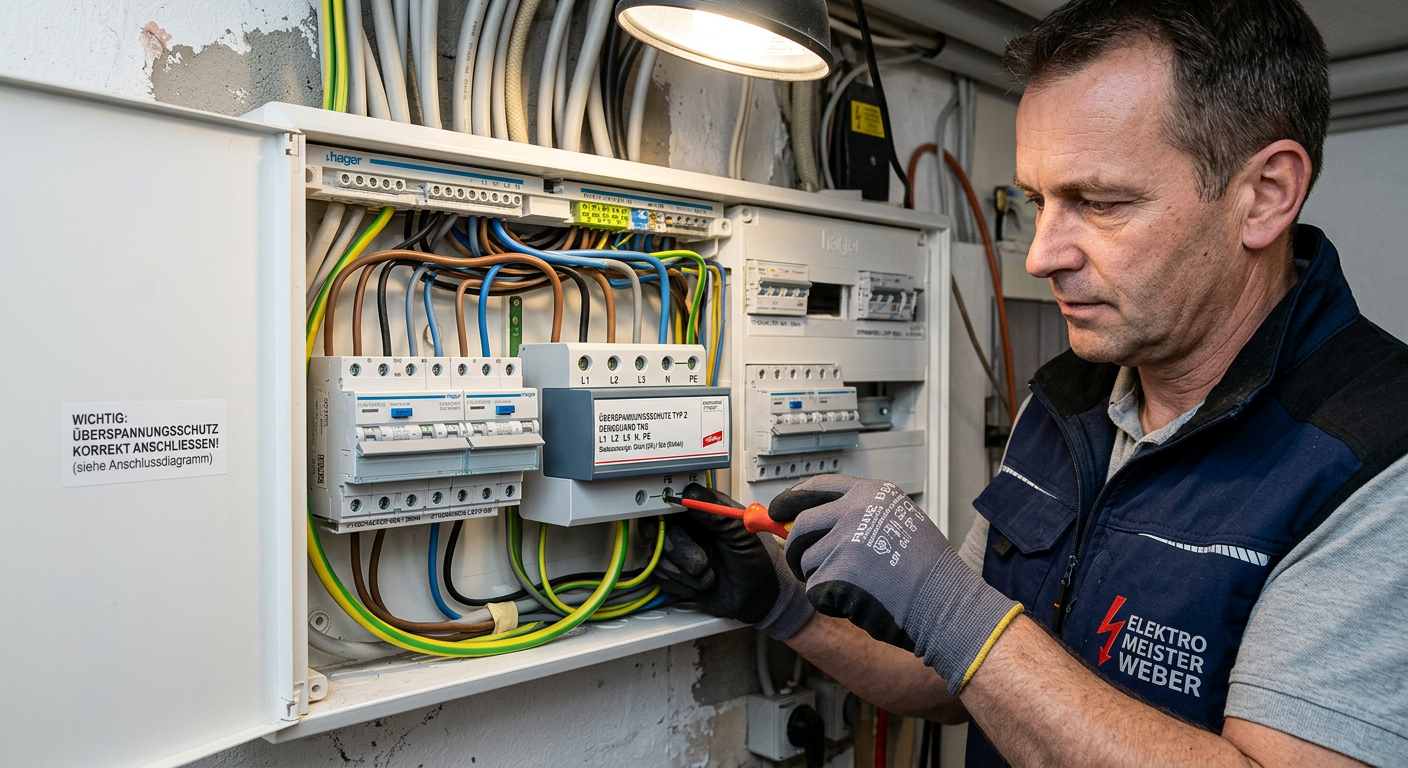

Überspannungsschutz im Verteiler anschließen: Platz und Schutzgerät aufeinander abstimmen
Vor der Montage muss geprüft werden, ob ausreichend Platz vorhanden ist und ob das ausgewählte Gerät zum vorhandenen Verteiler und Schutzkonzept passt.
Vorhandenen Platz und Einbausituation im Verteiler prüfen
Freie Teilungseinheiten allein reichen nicht immer aus; Leitungsführung und vorhandene Komponenten müssen ebenfalls berücksichtigt werden.
Gerät passend zum Schutzkonzept und zur Netzform auswählen
Der Ableiter wird nicht nur nach mechanischer Passform gewählt, sondern nach seiner vorgesehenen Schutzfunktion in der Anlage.
Nach dem Anschluss: Überspannungsschutz prüfen und dokumentieren
Nach dem Einbau wird nicht nur geprüft, ob das Gerät mechanisch sitzt. Auch die vorgesehene Einbindung in die Anlage und die sichtbare Statusanzeige werden kontrolliert.
Schutzgerät und Statusanzeige nach der Montage kontrollieren
Die Anzeige des Geräts kann Hinweise auf seinen aktuellen Zustand geben. Welche Kontrolle erforderlich ist, richtet sich nach dem verwendeten Produkt.
Änderungen im Verteiler und eingesetztes Schutzgerät dokumentieren
Eine nachvollziehbare Dokumentation erleichtert spätere Wartung, Prüfung oder Erweiterung der Anlage.
Für eine breitere elektrische Abschlussprüfung passt Elektroprüfung Frankfurt.
Überspannungsschutz nachrüsten: Bestand, Erdung und Potentialausgleich mitbewerten
Bei einer Nachrüstung sollte nicht nur ein zusätzlicher Ableiter in den Verteiler gesetzt werden. Der vorhandene Zustand der Anlage gehört zur Planung.
Bestandsanlage vor der Nachrüstung technisch einordnen
Verteilung, Erdungsanlage und vorhandene Schutzmaßnahmen werden berücksichtigt, bevor das neue Gerät ausgewählt wird.
Erdung und Potentialausgleich als Teil des Gesamtkonzepts prüfen
Überspannungsschutz arbeitet innerhalb eines Gesamtsystems. Wenn der Potentialausgleich ergänzt werden muss, führt Potentialausgleich im Haus nachrüsten zur passenden Detailseite.
Kosten beim Anschluss von Überspannungsschutz: Gerät, Umbau und Prüfaufwand trennen
Ein seriöser Preis lässt sich ohne Kenntnis von Verteiler, Netzform und gewähltem Schutzgerät nicht pauschal festlegen. Deshalb sollten Material und notwendige Arbeiten getrennt betrachtet werden.
Material und Montageaufwand getrennt betrachten
Gerätetyp, vorhandener Platz und Leitungsführung beeinflussen den tatsächlichen Arbeitsumfang.
Verteilerumbau und zusätzliche Leitungsarbeiten nur bei Bedarf kalkulieren
Zusätzliche Arbeiten sollten erst nach der Bestandsprüfung angesetzt werden und nicht pauschal Bestandteil jeder Nachrüstung sein.
Beschreiben Sie vorhandene Verteilung, Erdung und gewünschte Schutzlösung. Das passende Gerät und der konkrete Arbeitsumfang werden nach der Bestandsaufnahme festgelegt.
Fragen zum fachgerechten Anschluss von Überspannungsschutz
Die häufigsten Fragen betreffen Schutztypen, Netzform, Einbauort und die Voraussetzungen für eine Nachrüstung.
Welcher Überspannungsschutz ist der richtige?
Das hängt von Schutzkonzept, Netzform, Einbauort und bereits vorhandenen Schutzstufen ab. Typ 1, Typ 2 und Typ 3 erfüllen unterschiedliche Aufgaben.
Kann ein Typ-2-Ableiter immer gleich angeschlossen werden?
Nein. Die konkrete Anschlussart richtet sich unter anderem nach Netzform, Gerät und Herstellerangaben.
Was ist der Unterschied zwischen Typ 1, Typ 2 und Typ 3?
Typ 1 ist für hohe Blitzteilströme vorgesehen, Typ 2 reduziert Überspannungen in der Verteilung und Typ 3 ergänzt den Schutz nahe empfindlichen Endgeräten.
Muss bei einer Nachrüstung auch die Erdung geprüft werden?
Die vorhandene Erdung und der Potentialausgleich sollten im Gesamtkonzept berücksichtigt werden, weil der Überspannungsschutz mit dem Schutzleitersystem der Anlage zusammenwirkt.
Wovon hängen die Kosten für den Anschluss ab?
Vor allem vom gewählten Schutzgerät, vorhandenen Verteiler, Leitungsführung und davon, ob zusätzliche Anpassungen oder Prüfungen erforderlich sind.
